一、產品概述：
IHF型氟塑料化工泵為單級單吸式氟塑料合金化工離心泵，是按標準設計并結合非金屬泵的加工工藝設計生產的，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85℃-200℃等優(yōu)點。
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa。

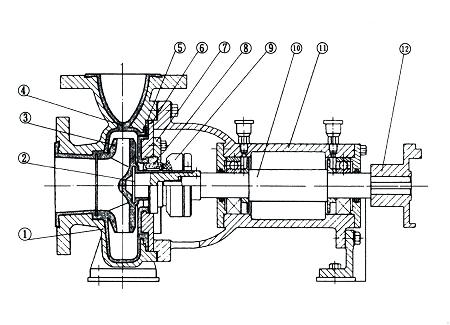

結構圖:
|
序號 |
名稱 |
材料 |
|
1 |
泵體 |
HT200 |
|
2 |
葉輪骨架 |
45#鋼 |
|
3 |
葉輪 |
聚全氟乙丙烯 |
|
4 |
泵體襯里 |
聚全氟乙丙烯 |
|
5 |
泵蓋襯里 |
聚全氟乙丙烯 |
|
6 |
泵蓋 |
HT200 |
|
7 |
機封蓋壓 |
1Cr18Ni9Ti |
|
8 |
靜環(huán) |
99.9%氧化鋁陶瓷 |
|
9 |
動環(huán) |
填充四氟乙烯 |
|
10 |
泵軸 |
3Cr13 |
|
11 |
軸承體 |
HT200 |
|
12 |
聯軸器 |
HT200 |
