產品簡介

---

NSG型單級管道離心泵，配有標準電機和機械密封。
此類產品的結構與相近類型產品相 比，更不易受到泵送液體中雜質的影響。
產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。 NSG125和NSG150產品同時提供加長軸結構和便拆式結構，NSG200以上產品全部采用便拆 式結構，更換機械密封無需拆卸電機。
產品結構
產品采用電機與泵可分離式結構，泵部分設計為可拉出形式。所有的該類產品都配有標 準電機和機械密封。電機為全封閉、風冷式標準電機。
產品泵體相當于一段管路。在泵進行維修時，可以用盲法蘭將泵體封堵，從而不影響系 統的正常運行。
產品的泵頭是聯接電機和泵的裝置。其與泵體之間的密封件采用“0”形圈。

性能參數本數據僅供參考，請以實際訂貨為準！

---

序號	泵型號	Q [m3/h]	H [m]	n [r/min]	標準電機電壓[V]
					IX 220V	3 X 380V
					P2 [kW]	P2 [kW]
1	NSG32-18/2	8	18	2900	1.1	1.1
2	NSG32-21/2	12.5	21		1.5	1.5
3	NSG32-25/2	12.5	25		2.2	2.2
4	NSG32-32/2	12.5	32			3
5	NSG32-38/2	12.5	38			4
6	NSG32-50/2	12.5	50			5.5
7	NSG40-16/2	12.5	16		1.1	1.1
8	NSG40-20/2	12.5	20		1.5	1.5
9	NSG40-18/2	20	18		2.2	2.2
10	NSG40-25/2	20	25			3
11	NSG40-30/2	25	30			4
12	NSG40-36/2	25	36			5.5
13	NSG40-48/2	25	48			7.5
14	NSG50-32/2	12.5	32			3
15	NSG50-38/2	12.5	38			4
16	NSG50-48/2	12.5	48			5.5
17	NSG50-58/2	12.5	58			7.5
18	NSG50-80/2	12.5	80			11
19	NSG50-12/2	16	12		1.1	1.1
20	NSG50-15/2	20	15		1.5	1.5
21	NSG50-18/2	25	18		2.2	2.2
22	NSG50-24/2	25	24			3
23	NSG50-28/2	30	28			4
24	NSG50-35/2	30	35			5.5
25	NSG50-40/2	35	40			7.5
26	NSG50-50/2	40	50			11
27	NSG50-60/2	50	60			15
28	NSG50-70/2	50	70			18.5
29	NSG50-81/2	50	81			22
30	NSG65-36/2	25	36			5.5
31	NSG65-48/2	25	48			7.5
32	NSG65-15/2	30	15		2.2	2.2
33	NSG65-19/2	30	19			3
34	NSG65-22/2	40	22			4
35	NSG65-30/2	40	30			5.5
36	NSG65-34/2	50	34			7.5
37	NSG65-40/2	50	40			11
38	NSG65-50/2	50	50			15
39	NSG65-61/2	50	61			18.5
40	NSG65-67/2	50	67			22
41	NSG65-83/2	50	83			30

序號	泵型號	Q [m3/h]	H [m]	n [r/min]	標準電機電壓[V]
					1X 220V 3 X 380V
					P2 [kW]	P2 [kW]
42	NSG80-13/2	50	13	2900	2.2	3
43	NSG80-18/2	50	18			4
44	NSG80-22/2	50	22			5.5
45	NSG80-28/2	50	28			7.5
46	NSG80-40/2	50	40			11
47	NSG80-48/2	50	48			15
48	NSG80-30/2	80	30			11
49	NSG80-38/2	80	38			15
50	NSG80-47/2	80	47			18.5
51	NSG80-54/2	80	54			22
52	NSG80-67/2	80	67			30
53	NSG100-9/2	50	9			2.2
54	NSG100-15/2	60	15			4
55	NSG100-17/2	80	17			5.5
56	NSG100-22/2	80	22			7.5
57	NSG100-27/2	100	27			11
58	NSG100-33/2	100	33			15
59	NSG100-40/2	100	40			18.5
60	NSG100-48/2	100	48			22
61	NSG100-52/2	130	52			30
62	NSG125-11/4	120	11	1450		5.5
63	NSG125-14/4	120	14			7.5
64	NSG125-18/4*	160	18	1480		11
65	NSG125-22/4*	160	22			15
66	NSG125-28/4*	160	28			18.5
67	NSG125-32/4*	160	32			22
68	NSG125-40/4*	160	40			30
69	NSG125-48/4*	160	48			37
70	NSG150-12.5/4*	200	12.5			11
71	NSG150-17/4*	200	17			15
72	NSG150-21/4*	200	21			18.5
73	NSG150-25/4*	200	25			22
74	NSG150-33/4*	200	33			30
75	NSG150-40/4*	200	40			37
76	NSG150-50/4*	200	50			45
77	NSG200-15/4	300	15			18.5
78	NSG200-18/4	300	18			22
79	NSG200-24/4	300	24			30
80	NSG200-30/4	300	30			37
81	NSG200-35/4	300	35			45
82	NSG200-44/4	300	44			55
83	NSG200-53/4	300	53			75

序號	泵型號	Q [m3/h]	H [m]	n [r/min]	標準電機電壓[V]
					1X220V	3X380V
					P2 [kW]	P2 [kW]
84	NSG200-12.5/4	400	12.5	1480		22
85	NSG200-20/4	400	20			30
86	NSG200-23/4	400	23			37
87	NSG200-27/4	400	27			45
88	NSG200-32/4	400	32			55
89	NSG200-43/4	400	43			75
90	NSG200-50/4	400	50			90
91	NSG250-15/4	500	15			30
92	NSG250-18/4	500	18			37
93	NSG250-21/4	500	21			45
94	NSG250-27/4	500	27			55
95	NSG250-36/4	500	36			75
96	NSG250-44/4	500	44			90
97	NSG250-53/4	500	53			110
98	NSG250-12.5/4	630	12.5			30
99	NSG250-14/4	630	14			37
100	NSG250-17/4	630	17			45
101	NSG250-20/4	630	20			55
102	NSG250-26/4	630	26			75
103	NSG250-32/4	630	32			90
104	NSG250-40/4	630	40			110
105	NSG250-50/4	630	50			132
106	NSG300-15/4	900	15			55
107	NSG300-20/4	900	20			75
108	NSG300-25/4	900	25			90
109	NSG300-30/4	900	30			110
110	NSG300-35/4	900	35			132
111	NSG300-44/4	900	44			160
112	NSG300-55/4	900	55			200

帶*的規格有加長軸和便拆式兩種結構可供選擇。

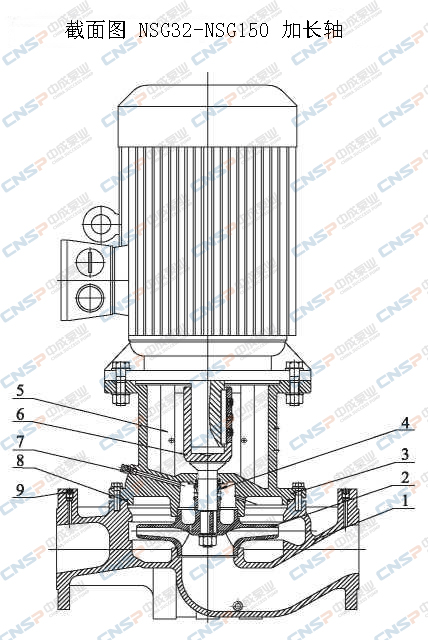

結構圖紙

---

序號	零件名稱	材料
1	泵體	鑄鐵HT200
2	葉輪	鑄鐵/不銹鋼 HT200/ZG07Crl9Ni9
3	泵頭	鑄鐵HT200
4	機械密封	石墨/碳化硅
5	防護板	不銹鋼 06Crl9Nil0
6	軸	不銹鋼20Crl3
7	放氣組合件	不銹鋼 06Crl9Nil0
8	“0”形圈	丁腈橡膠NBR
9	螺堵	不銹鋼 06Crl9Nil0

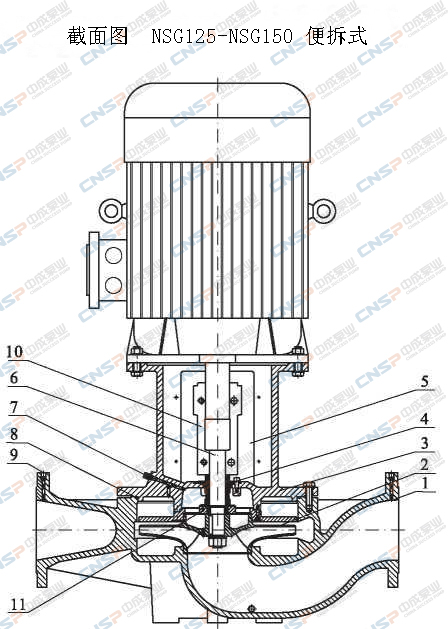

序號2	零件名稱	材料
1	泵體	鑄鐵HT200
2	葉輪	鑄鐵/不銹鋼 HT200/ZG07Crl9Ni9
3	泵頭	鑄鐵HT200
4	機械密封	石墨/碳化硅
5	防護板	不銹鋼 06Crl9Nil0
6	軸	不銹鋼20Crl3
7	放氣組合件	不銹鋼 06Crl9Nil0
8	“0”形圈	丁腈橡膠NBR
9	螺堵	不銹鋼 06Crl9Nil0
10	聯軸器	鑄鋼 ZG270-500
11	支承環	鑄鐵HT200

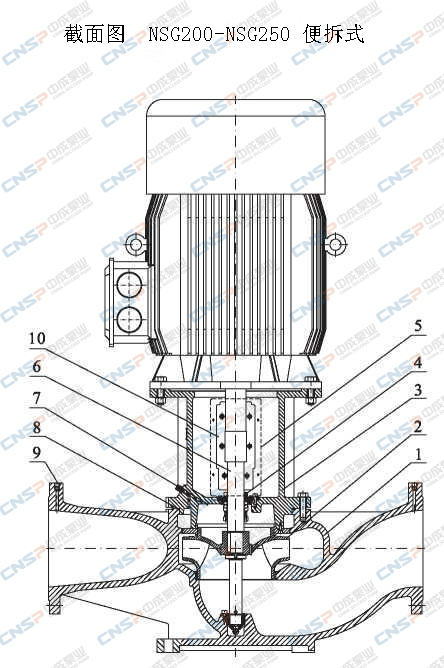

材料NSG20-NSG250便拆式

序號	零件名稱	材料
1	泵體	鑄鐵HT200
2	葉輪	鑄鐵/不銹鋼 HT200/ZG07Crl9Ni9
3	泵頭	鑄鐵HT200
4	機械密封	石墨/碳化硅
5	防護板	不銹鋼 06Crl9Nil0
6	軸	不銹鋼20Crl3
7	放氣組合件	不銹鋼 06Crl9Nil0
8	“0”形圈	丁腈橡膠NBR
9	螺堵	不銹鋼 06Crl9Nil0
10	聯軸器	鑄鋼 ZG270-500

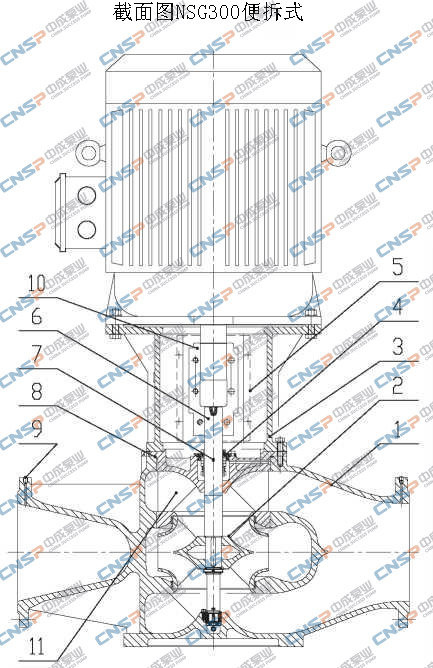

材料 NSG300便拆式

序號	零件名稱	材料
1	泵體	球鐵 QT500-7
2	葉輪	鑄鐵HT200
3	泵頭	鑄鐵HT200
4	機械密封	石墨/碳化硅
5	防護板	不銹鋼 06Crl9Nil0
6	軸	不銹鋼20Crl3
7	放氣組合件	不銹鋼 06Crl9Nil0
8	“O”形圈	丁腈橡膠NBR
9	螺堵	不銹鋼 06Crl9Nil0
10	聯軸器	鑄鋼 ZG270-500
11	泵蓋	球鐵 QT500-7

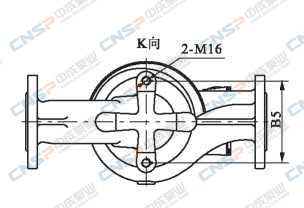

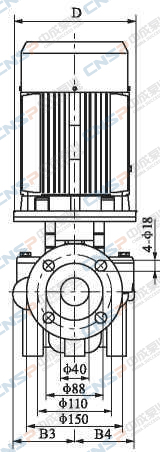

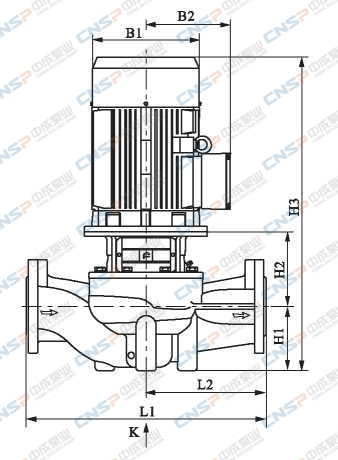

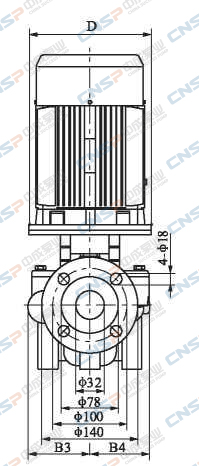

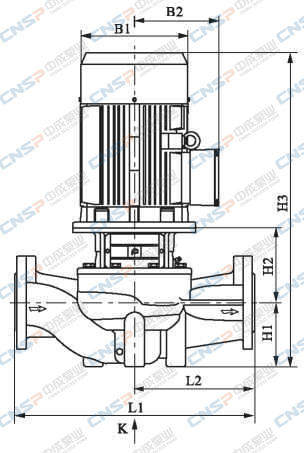

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

單相電機，隔爆電機尺寸有所變動，詳情請咨詢本公司。 注：表中帶“*”尺寸為便拆式管道泵尺寸；括號中重量為便拆式管道泵的重量；“##”表示無此結構 NSG32-**/2 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	[kg]
NSG32-18/2	120	170	142	125	117	144	100	166	511	340	170	50
NSG32-21/2	140	190	155	125	117	144	100	166	556	340	170	56
NSG32-25/2	140	190	155	125	117	144	100	166	556	340	170	59
NSG32-32/2	160	197	165	125	117	144	100	185	630	340	170	68
NSG32-38/2	160	230	188	144	144	144	100	185	640	440	220	79
NSG32-50/2	200	260	208	144	144	144	100	213	703	440	220	104

單相電機，隔爆電機尺寸有所變動，詳情請咨詢本公司 NSG40-**/2 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	[kg]
NSG40-16/2	120	170	142	97	96	120	68	150	463	320	160	40
NSG40-20/2	140	190	155	97	96	120	68	160	518	320	160	46
NSG40-18/2	140	190	155	110	95	144	100	167	557	340	170	53
NSG40-25/2	160	197	165	127	115	144	100	185	630	340	170	70
NSG40-30/2	160	230	188	127	115	144	100	185	640	340	170	77
NSG40-36/2	200	260	208	138	125	144	110	213	713	440	220	106
NSG40-48/2	200	260	208	138	125	144	110	213	713	440	220	110

NSG50-**/2 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	HI	H2	H3	LI	L2	Lkg」
NSG50-32/2	160	197	165	128	128	144	105	162	612	400	200	65
NSG50-38/2	160	230	188	128	128	144	105	162	622	400	200	71
NSG50-48/2	200	260	208	128	128	144	105	186	681	400	200	85
NSG50-58/2	200	260	208	163	163	144	105	196	691	440	220	110
NSG50-80/2	350	330	255	163	163	144	105	196	801	440	220	185
NSG50-12/2	120	170	142	117	115	144	115	153	513	340	170	56
NSG50-15/2	140	190	155	117	115	144	115	153	558	340	170	62
NSG50-18/2	140	190	155	117	115	144	115	153	558	340	170	65
NSG50-24/2	160	197	165	117	115	144	115	172	632	340	170	74
NSG50-28/2	160	230	188	129	115	144	115	175	645	340	170	79
NSG50-35/2	200	260	208	129	115	144	115	197	702	340	170	103
NSG50-40/2	200	260	208	171	158	144	115	187	692	440	220	118
NSG50-50/2	350	330	255	171	158	144	115	250	865	440	220	181
NSG50-60/2	350	330	255	171	158	144	115	250	865	440	220	191
NSG50-70/2	350	330	255	171	158	144	115	250	915	440	220	209
NSG50-81/2	350	360	285	171	158	144	115	250	940	440	220	245

NSG65-**/2 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	LI	L2	[kg]
NSG65-36/2	200	260	208	128	128	144	105	194	689	400	200	87
NSG65-48/2	200	260	208	128	128	144	105	194	689	400	200	91
NSG65-15/2	140	190	155	142	124	144	105	172	567	360	180	65
NSG65-19/2	160	197	165	142	124	144	105	191	641	360	180	74
NSG65-22/2	160	230	188	142	124	144	105	191	651	360	180	81
NSG65-30/2	200	260	208	142	124	144	105	213	708	360	180	105
NSG65-34/2	200	260	208	142	124	144	105	213	708	360	180	108
NSG65-40/2	350	330	255	179	167	144	125	262	887	475	238	183
NSG65-50/2	350	330	255	179	167	144	125	262	887	475	238	193
NSG65-61/2	350	330	255	179	167	144	125	262	937	475	238	210
NSG65-67/2	350	330	255	179	167	144	125	262	962	475	238	248
NSG65-83/2	400	400	310	179	167	144	125	262	1037	475	238	309
NSG65-15/2	140	190	155	142	124	144	105	172	567	360	180	65
NSG65-19/2	160	197	165	142	124	144	105	191	641	360	180	74
NSG65-22/2	160	230	188	142	124	144	105	191	651	360	180	81
NSG65-30/2	200	260	208	142	124	144	105	213	708	360	180	105
NSG65-34/2	200	260	208	142	124	144	105	213	708	360	180	108
NSG65-40/2	350	330	255	179	167	144	125	262	887	475	238	183
NSG65-50/2	350	330	255	179	167	144	125	262	887	475	238	193
NSG65-61/2	350	330	255	179	167	144	125	262	937	475	238	210
NSG65-67/2	350	330	255	179	167	144	125	262	962	475	238	248
NSG65-83/2	400	400	310	179	167	144	125	262	1037	475	238	309

NSG80-**/2 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	[kg]
NSG80-40/2	350	330	255	137	128	144	115	240	855	500	250	170
NSG80-48/2	350	330	255	137	128	144	115	240	855	500	250	181
NSG80-13/2	160	197	165	142	124	160	97	219	661	450	225	84
NSG80-18/2	160	230	188	142	124	160	97	219	671	450	225	91
NSG80-22/2	200	260	208	142	124	160	97	241	728	450	225	114
NSG80-28/2	200	260	208	142	124	160	97	241	728	450	225	117
NSG80-30/2	350	330	255	182	163	144	115	279	894	500	250	194
NSG80-38/2	350	330	255	182	163	144	115	279	894	500	250	204
NSG80-47/2	350	330	255	182	163	144	115	279	944	500	250	222
NSG80-54/2	350	330	255	182	163	144	115	279	969	500	250	258
NSG80-67/2	400	400	310	182	163	144	115	279	1044	500	250	319

NSG100-**/2 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	[kg]
NSG 100-9/2	140	175	155	134	101	160	105	178	573	450	225	65
NSG 100-15/2	160	215	190	134	101	160	105	190	650	450	225	83
NSG 100-17/2	200	260	205	150	117	144	140	215	745	500	250	119
NSG100-22/2	200	260	205	150	117	144	140	215	745	500	250	122
NSG100-27/2	350	350	245	147	123	144	140	260	900	550	275	183
NSG 100-33/2	350	350	265	147	123	144	140	260	900	550	275	194
NSG 100-40/2	350	350	265	181	152	230	140	270	960	550	275	224
NSG 100-48/2	350	350	280	181	152	230	140	270	985	550	275	260
NSG 100-52/2	400	400	305	181	152	230	140	270	1060	550	275	318

NSG125-**/4

泵型號	尺寸[mm]													重量
	D	B1	B2	B3	B4	B5	H1	H2	H2*	H3	H3*	L1	L2	[kg]
NSG125-11/4	200	260	208	216	176	230	215	228	##	873	##-	620	310	166(##)
NSG125-14/4	200	260	208	216	176	230	215	228	##	873	##-	620	310	179(##)
NSG125-18/4	350	330	255	211	177	230	215	276	376	989	1089	800	400	257(265)
NSG 125-22/4	350	330	255	236	208	230	215	292	395	1047	1150	800	400	302(314)
NSG 125-28/4	350	330	255	236	208	230	215	292	395	1084	1187	800	400	321(348)
NSG125-32/4	350	330	255	236	208	230	215	292	395	1122	1225	800	400	356(362)
NSG 125-40/4	400	400	310	272	248	230	215	315	411	1179	1275	800	400	442(460)
NSG 125-48/4	450	450	325	272	248	230	215	315	442	1204	1331	800	400	498(528)

NSG150-**/4 尺寸和重量

泵型號	尺寸[mm]													重量
	D	B1	B2	B3	B4	B5	H1	H2	H2*	H3	H3*	L1	L2	[kg]
NSG150-12.5/4	350	315	250	217	180	230	215	272	372	985	1085	800	400	257(271)
NSG150-17/4	350	315	250	217	180	230	215	272	372	1027	1127	800	400	278(291)
NSG150-21/4	350	360	275	217	180	230	215	272	372	1064	1164	800	400	313(325)
NSG150-25/4	350	360	275	238	208	230	215	269	372	1099	1202	800	400	354(373)
NSG150-33/4	400	400	305	238	208	230	215	269	385	1133	1249	800	400	406(425)
NSG 150-40/4	450	450	325	267	248	230	230	288	416	1188	1316	900	450	511(537)
NSG150-50/4	450	450	325	267	248	230	230	288	416	1215	1343	900	450	548(573)

NSG200-**/4 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	[kg]
NSG200-15/4	350	360	280	278	219	360	270	415	1262	1000	500	418
NSG200-18/4	350	360	280	278	219	360	270	415	1300	1000	500	435
NSG200-24/4	400	400	305	303	252	360	270	415	1334	1100	550	537
NSG200-30/4	450	450	335	303	252	360	270	445	1389	1100	550	603
NSG200-35/4	450	450	335	303	252	360	270	445	1412	1100	550	649
NSG200-44/4	550	490	365	315	269	360	270	457	1500	1100	550	751
NSG200-53/4	550	550	400	315	269	360	270	457	1556	1100	550	884
NSG200-12.5/4	350	360	280	278	219	360	270	415	1300	1000	500	432
NSG200-20/4	400	400	305	278	219	360	270	415	1334	1000	500	492
NSG200-23/4	450	450	335	303	252	360	270	445	1389	1100	550	602
NSG200-27/4	450	450	335	303	252	360	270	445	1412	1100	550	638
NSG200-32/4	550	490	365	303	252	360	270	445	1488	1100	550	710
NSG200-43/4	550	550	400	315	269	360	270	457	1556	1100	550	883
NSG200-50/4	550	550	400	315	269	360	270	457	1607	1100	550	975

NSG250-**/4 尺寸和重量

泵型號	尺寸[mm]											重量
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2	[kg]
NSG250-15/4	400	400	305	316	243	390	300	465	1414	1100	550	553
NSG250-18/4	450	450	335	316	243	390	300	495	1469	1100	550	614
NSG250-21/4	450	450	335	316	243	390	300	495	1492	1100	550	650
NSG250-27/4	550	490	365	329	264	440	300	507	1580	1100	550	780
NSG250-36/4	550	550	400	329	264	440	300	507	1636	1100	550	909
NSG250-44/4	550	550	400	347	292	440	305	485	1670	1200	600	1032
NSG250-53/4	660	625	555	347	292	440	305	525	1840	1200	600	1391
NSG250-12.5/4	400	400	305	316	243	390	300	465	1414	1100	550	552
NSG250-14/4	450	450	335	316	243	390	300	495	1469	1100	550	613
NSG250-17/4	450	450	335	316	243	390	300	495	1492	1100	550	649
NSG250-20/4	550	490	365	316	243	390	300	495	1568	1100	550	722
NSG250-26/4	550	550	400	329	264	440	300	507	1636	1100	550	909
NSG250-32/4	550	550	400	329	264	440	300	507	1687	1100	550	999
NSG250-40/4	660	625	555	347	292	440	305	525	1840	1200	600	1389
NSG250-50/4	660	625	555	347	292	440	305	525	1990	1200	600	1473

NSG300-**/4 尺寸和重量

泵型號	尺寸[mm]											重量 [kg]
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
NSG300-15/4	550	490	365	345	250	440	290	649	1720	1200	600	907
NSG300-20/4	550	550	400	345	250	440	290	649	1770	1200	600	1075
NSG300-25/4	550	550	400	380	280	480	290	659	1850	1200	600	1230
NSG300-30/4	660	625	550	380	280	480	290	699	2000	1200	600	1570
NSG300-35/4	660	625	550	380	280	480	290	699	2150	1200	600	1650
NSG300-44/4	660	625	550	380	295	480	290	702	2150	1200	600	1790
NSG300-55/4	660	625	550	380	295	480	290	702	2150	1200	600	1905

型號定義

注意事項

最小進口壓力-NPSH 如果泵中的壓力低于輸送液體的汽化壓力，可能發生氣蝕，為避免氣蝕，確保泵進口 側有一最小壓力，最大吸程H (米）可按下式計算： H= Pb x 10.2 - NPSH - Hf- Hv - Hs H—最大吸程（米） Pb—大氣壓力（巴） 在閉式管路中可以認為是閉式系統的系統壓力（巴）。 NPSH—凈正吸入壓頭（米） 可以在性能曲線中NPSH曲線上對應于最大流量處讀出。 入口處的管路損失（米） 其是對應于管路可能產生的最大流量時的值。 Hv—液體的汽化壓力（米） 其值的大小取決于液體的溫度和液體的汽化壓力值。 Hs—安全佘量（米） 最小為0.5米壓頭。 通過計算，如果“H”為正值，說明泵可以在最大吸程“H”的情況下運行；如果“H”為負值, 說明泵必須要在進口有一個最小壓力為“H”米的壓頭的情況下才可以正常運行。 注：一般情況下不進行以上計算。只有在下列情況下使用泵時才要對“H”進行計算： 1、 液體溫度較高 2、 液體流速超過了額定值 3、 吸程較大或進口管路較長 4、 系統壓力太小 5、 進口條件較差 產品適宜在清潔、稀薄、非侵蝕、非易燃易爆，且不含有任何可能對泵造成機械或化 學損害的固體顆粒和纖維的液體中使用。 具體對液體要求及應用如下表2;而在液體粘稠或 密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。 液體溫度：-15°C~110°C 最大工作壓力：常規型為PN12巴；特殊型為PN16巴。 表2

泵送液體		最大使用 溫度[。C]	液體特性要求	使用位置
水	地下水	<90°C		NSG產品在用于輸送水時，其 可以用于生活用水、工業用水、 冷卻系統用水和區域供熱系統 的冷、熱用水。NSG產品可以在 以下位置使用： 主循環泵 混合環路中的泵 鍋爐混流泵 燃氣冷凍機泵 部分流量過濾器泵 定壓系統用泵 生活熱水循環
	鍋爐給水	<110°C
	區域供水	<110°C
	冷凝水	<90°C
	軟化水	-15°C?11°C
	弱堿水		液體可以含有較弱的堿性
	機械加工冷 卻或潤滑液		液體可能含有添加劑和少 量雜質，會給泵的軸封造 成損害
冷 卻 液	碳氫化合 防凍劑	<50°C	液體含有微量的結晶，會 給泵的軸封造成損害	NSG產品用于工業方面。如在 化工、制藥、食品加工等行業。 可以用于： 原料的輸送 系統增壓 混合環路循環泵
	醇類化合物 (液體）	<50°C 50%
	30%鹽水（如 氯化鈉、氯化 鈣等溶液）	<50°C	液體含有微量的結晶，會 給泵的軸封造成損害
有 機 溶 劑	異丙醇	≤ 6(TC	易燃液體
	丙醇	≤60 °C
氧 化 劑	過氧化氬	≤60〇C 20%

安裝條件 產品有不同的安裝要求，具體的安裝要求如下：

1. 1、 系統管路具有支撐泵的能力，2.2kW以下（包括2.2kW)電機的泵可以直接懸置于管道中； 系統管路不具有支撐泵的能力或泵電機功率大于2.2kW時，泵必須安裝在支架或底板上。
2. 2、 對于配套2.2kW以下（包括2.2kW)電機的泵可以安裝在水平或垂直于管道的位置上；對于 2.2kW以上電機的泵只能安裝在垂直于管道的位置上（圖2-A)
3. 3、 泵的安裝，要保證泵在使用時系統管路的張力不應傳遞到泵體上。
4. 4、 為了保證電機的正常運轉，泵要安裝在保證有足夠冷卻的環境條件下，且冷卻空氣的溫度不能超過40°C。
5. 5、 如果泵安裝在戶外，必須配置合適的外罩以防止電器元件進水或凝露。
6. 6、 為了方便對泵的檢查和維修，在泵的上、下方必須留有足夠的空間。泵電機小于5.5kW 時最小留300mm;泵電機大于5.5kW (包括5.5kW)時最小留1000mm。(圖2-B )
7. 7、 為了防止噪音和振動，保證獲得最佳運行效果，泵在安裝時要采用減振底座。一般釆 用水泥底座，底座的重量應該是大于或等于1.5x泵重量。（圖2-C)
8. 8、 為滿足客戶的不同需要，NSG32?NSG150產品分為帶底板和不帶底板兩種。（底板尺寸見附件)

序號	產品型號	底板型式	序號	產品型號	底板型式	序號	產品型號	底板型式
1	NSG32-18/2	A	27	NSG50-60/2	A	53	NSG100-9/2	A
2	NSG32-21/2	A	28	NSG50-70/2	A	54	NSG100-15/2	A
3	NSG32-25/2	A	29	NSG50-81/2	A	55	NSG100-17/2	A
4	NSG32-32/2	A	30	NSG65-36/2	A	56	NSG100-22/2	A
5	NSG32-38/2	A	31	NSG65-48/2	A	57	NSG100-27/2	A
6	NSG32-50/2	A	32	NSG65-15/2	A	58	NSG100-33/2	A
7	NSG40-16/2	A	33	NSG65-19/2	A	59	NSG100-40/2	B
8	NSG40-20/2	A	34	NSG65-22/2	A	60	NSG100-48/2	B
9	NSG40-18/2	A	35	NSG65-30/2	A	61	NSG100-52/2	B
10	NSG40-25/2	A	36	NSG65-34/2	A	62	NSG125-11/4	B
11	NSG40-30/2	A	37	NSG65-40/2	A	63	NSG125-14/4	B
12	NSG40-36/2	A	38	NSG65-50/2	A	64	NSG125-18/4*	B
13	NSG40-48/2	A	39	NSG65-61/2	A	65	NSG125-22/4*	B
14	NSG50-32/2	A	40	NSG65-67/2	A	66	NSG125-28/4*	B
15	NSG50-38/2	A	41	NSG65-83/2	A	67	NSG125-32/4*	B
16	NSG50-48/2	A	42	NSG80-13/2	A	68	NSG125-40/4*	B
17	NSG50-58/2	A	43	NSG80-18/2	A	69	NSG125-48/4*	B
18	NSG50-80/2	A	44	NSG80-22/2	A	70	NSG150-12.5/4*	B
19	NSG50-12/2	A	45	NSG80-28/2	A	71	NSG150-17/4*	B
20	NSG50-15/2	A	46	NSG80-40/2	A	72	NSG150-21/4*	B
21	NSG50-18/2	A	47	NSG 8 0-4 8/2	A	73	NSG150-25/4*	B
22	NSG50-24/2	A	48	NSG80-30/2	A	74	NSG150-33/4*	B
23	NSG50-28/2	A	49	NSG80-38/2	A	75	NSG150-40/4*	B
24	NSG50-35/2	A	50	NSG80-47/2	A	76	NSG150-50/4*	B
25	NSG50-40/2	A	51	NSG80-54/2	A
26	NSG50-50/2	A	52	NSG80-67/2	A

注：底板是可選件，需要的客戶在訂貨時需特別注明！帶*的泵有兩種結構。
